Contre-chassis pour porte coulissante a galandage

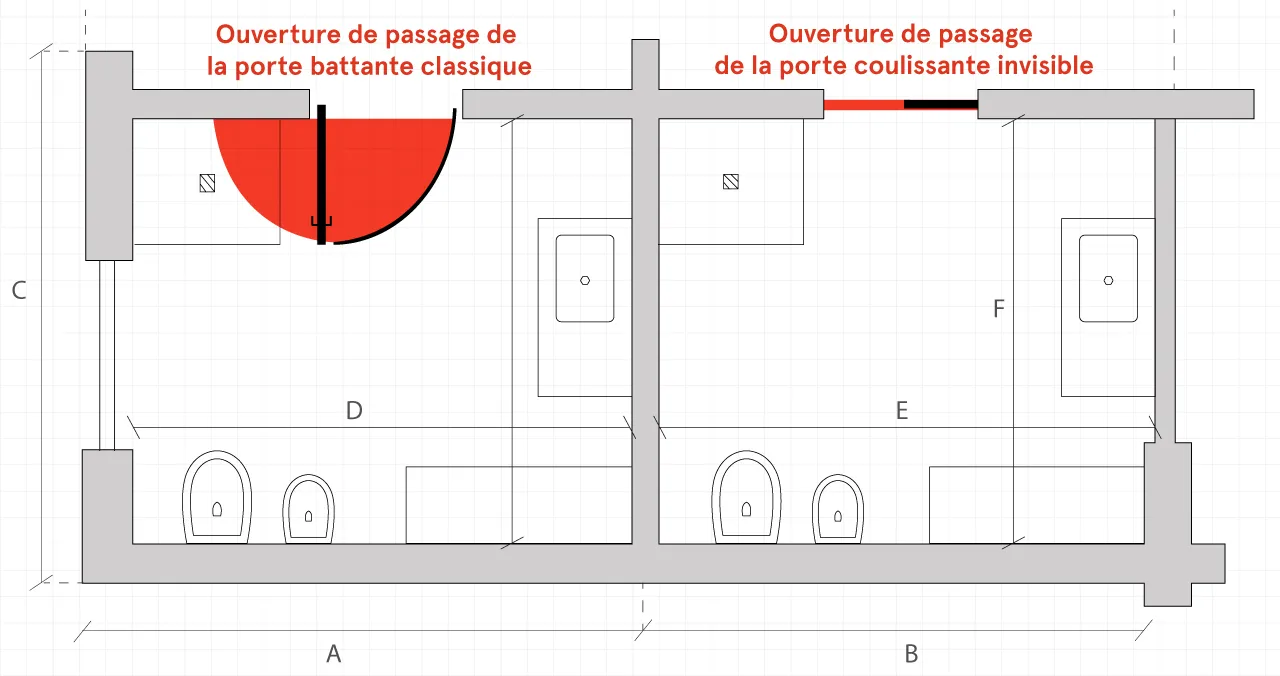

Les contre-châssis pour portes coulissantes offrent un avantage important par rapport aux portes battantes traditionnelles, en économisant l'espace fonctionnel nécessaire à l'ouverture de la porte (rayon d'ouverture). On peut les utiliser non seulement pour optimiser l'utilisation de l'espace dans une petite maison, mais aussi pour gagner de l'espace pour les meubles dans les maisons plus grandes.
Le monde des portes coulissantes à galandage
Types de contre-châssis
Nos gammes
Comment calculer les dimensions d'un contre-châssis pour porte coulissante ?
LE MONDE DES PORTES COULISSANTES A GALANDAGE
COMMENT FONCTIONNE UNE PORTE COULISSANTE ?
Certains les appellent des contre-châssis pour portes coulissantes, d'autres simplement des portes coulissantes, ou des systèmes de porte coulissante : peu importe comment vous les appelez, mais un contre-châssis pour porte coulissante pour l'intérieur peut répresenter le protagoniste incontesté de l'aménagement, que ce soit pour une rénovation ou la construction de nouveaux bâtiments. Le plus grand avantage de ce système est d'offrir un espace de vie supplémentaire dans une maison (+8% de surface au sol), sans aucun compromis lié aux préférences stylistiques individuelles, car les porte coulissantes peuvent s'adapter à n'importe quel élément de décoration, du mobilier classique et contemporain jusqu'à un style moderne. Le système est composé de deux éléments principaux : la porte, bien visible et familière pour l'utilisateur, et le contre-châssis, qui se trouve à l'intérieur du mur, invisible, prête à accueillir la porte coulissante lorsqu'elle est ouverte.
QU'EST-CE QU'UN CONTRE-CHASSIS POUR PORTE COULISSANTE ?
Le contre-châssis pour porte coulissante est un cadre métallique avec un contre-châssis, conçu pour permettre l'installation de n'importe quelle porte et intégré dans le mur pour accueillir la porte lorsqu'elle est ouverte. Vous pouvez installer un contre-châssis pour porte coulissante dans n'importe quel mur de la maison, sauf les murs porteurs ou les murs à travers lesquels passent les tuyaux de fumée. Cependant, il y a toujours un moyen d'installer un contre-châssis pour porte coulissante même si vous devez économiser de l'espace près de ces murs : vous créez un faux mur en placoplâtre à côté du mur d'origine et laissez la porte coulisser dedans plutôt que dans les murs porteurs. Un contre-châssis pour porte coulissante, appelé "cassonetto" en italien, n'est pas visible, mais il joue un rôle important dans nos maisons, les rendant solides, confortables et sûres.
"Souvent, les choses les plus significatives sont cachees a l'œil nu. Les systemes de porte coulissante pour l'interieur, completement silencieux, realisent vos reves derriere les etincelles, en veillant a ce que tout se deroule parfaitement conformement aux meilleures attentes."
COMMENT EST FABRIQUE UN CONTRE-CHASSIS ?
Le processus de production qui mène à un contre-châssis est un long chemin qui transforme la matière première en un produit caractérisé par des pièces conçues pour faciliter le travail de l'installateur ainsi que celui des utilisateurs finaux. La ressource principale d'un contre-châssis pour est une bobine de métal. Il s'agit d'un rouleau de feuilles de métal de différentes tailles que nous achetons aux industries sidérurgiques italiennes. Les différentes dimensions des feuilles déterminent la largeur du contre-châssis. Le processus de découpe sur mesure de ces rubans métalliques détermine la hauteur du contre-châssis. Deux feuilles d'acier revêtues de zinc constituent les deux côtés du contre-châssis.
PROFILE VERTICAL A DOUBLE ONDE
Une fois la feuille découpée à la taille, elle passe à travers la machine de profilage, qui transforme, par un processus d'usinage spécial, la feuille plate en une feuille ondée et lui donne une grande résistance. Les profilés verticaux à double onde mesurent 4 mm et 2 mm de hauteur, et sont espacés de 50 mm, assurant ainsi la meilleure robustesse structurelle au système.
BARRES DE RENFORCEMENT HORIZONTALES
Une fois que la feuille métallique est transformée en une feuille d'acier structurée, elle est soumise à un processus de clinchage dans lequel 6 barres de renforcement horizontales sont fixées à chaque panneau (soit 12 par contre-châssis). Ces lattes, qu'il s'agisse de systèmes pour murs en placoplâtre ou pour murs plâtrés, garantissent la forme de la feuille et la résistance aux pressions latérales.
GRILLAGE PORTE ENDUIT DEBORDANT
Dans la version pour murs en enduit, les lattes de renforcement horizontales servent à suspendre, par le biais de fentes spécifiques, le grillage porte enduit (à maille étroite, 50x30 mm). Cette maille superposée permet une meilleure adhérence de l’enduit au cadre, assurant une finition parfaite du mur.
ASSEMBLAGE
Un convoyeur à rouleaux transporte ensuite les feuilles profilées (y compris le filet dans la version pour murs en enduit) à la phase d'assemblage. Dans la première étape, tous les éléments utiles aux dernières étapes de l'installation sont insérés dans le contre-châssis. Ces éléments sont les suivants :
TRAVERSE SUPERIEURE
Cet élément constitue le bord supérieur de l'ouverture du passage et accueille un kit chariots qui font coulisser la porte. Le système "easyclip" facilite grandement la jonction de la traverse supérieure avec le contre-châssis.
RAIL EN ALUMINIUM ANODISE
Le rail permet aux chariots de coulisser en douceur et de faire fonctionner la porte, en ouvrant et en fermant le passage. Les rabats spéciaux ajoutent une valeur esthétique à cette pièce, car vous ne voyez que le meilleur du produit.
KIT DE CHARIOTS EN NYLON "EASY ROLL"
Les engrenages coulissants sont fixés à la porte pour qu'elle puisse glisser en douceur. Les roues sont silencieuses car elles sont équipées de roulements à billes étanches et elles ont une capacité de poids garantie et certifiée de 100 kg. La capacité peut être portée à 120 kg avec un autre accessoire : le kit de chariots 120 kg.
ENTRETOISES
Les deux entretoises, centrale et inférieure, facilitent l'installation du système, le maintenant droit et au niveau du sol.
TYPES DE CONTRE-CHASSIS
DIFFERENTS BESOINS, DIFFERENTES SOLUTIONS
Il existe différents types de contre-châssis, qui répondent à des besoins structurels et esthétiques spécifiques dans les maisons, tels qu'un mur en enduit ou plaques de plâtre.
L’enduit est un matériau de construction utilisé pour recouvrir les murs pour les protéger mais aussi pour leur donner une meilleure finition. En Italie, nous construisons des murs en briques. Ce système est souvent utilisé pour créer des murs qui supportent et résistent aux charges, tels que les murs de salle de bains et de cuisine. Les murs en enduit supportent des forces importantes, vous pouvez donc y installer des meubles muraux.
CONTRE-CHÂSSIS POUR PORTE COULISSANTE POUR MURS EN ENDUIT
Les murs en plaques de plâtre sont généralement plus minces que les murs en enduit et sont constitués de plaques de placoplâtre extérieur fixées sur une ossature en aluminium remplie de matériau isolant absorbant le son. De plus, les structures en plaques de plâtre peuvent modifier la forme d'une pièce sans créer de murs définitifs.
CONTRE-CHÂSSIS POUR PORTE COULISSANTE POUR MURS EN PLAQUES DE PLATRE
CONTRE-CHASSIS POUR PORTE COULISSANTE ASSEMBLE OU VERSION EN KIT ?
Un contre-châssis peut être fourni en deux versions : pré-assemblé ou en kit à monter sur place.
CONTRE-CHASSIS POUR PORTE COULISSANTE
CONTRE-CHASSIS POUR PORTE COULISSANTE EN KIT
Avantages d'un contre-châssis pour porte coulissante en kit
Moins encombrant en entrepôt
Facile et rapide à installer
Rail extractible
Profils verticaux renforcés
UN VANTAIL OU DOUBLE VANTAIL ?
Vous pouvez installer un seul vantail ou opter pour un contre-châssis pour double vantail.
contre-châssis pour SIMPLE VANTAIL
contre-châssis pour DOUBLE VANTAUX
PUIS-JE CREER UNE PORTE DOUBLE A PARTIR DE DEUX PORTES SIMPLES ?
Si c'est votre premier achat, il vaut mieux acheter un contre-châssis pour porte coulissante double : vous gagnez du temps car vous le recevez déjà prêt pour l'installation de deux portes. Si vous avez déjà deux contre-châssis avec simple vantail et vous souhaitez créer un système de porte double, vous pouvez les joindre à l'aide d'une pièce de jonction spécifique. Cet accessoire s'appelle le kit de jonction pour double vantaux et est fourni avec des entretoises réglables.
PRODUITS TECHNIQUES ET DESIGN POUR CHAQUE OCCASION
GRANDES OUVERTURES
Contre-châssis pour porte coulissante teléscopique
ÉCONOMIE D'ESPACE
Deux portes coulissantes dans le même contre-châssis
POINTS LUMINEUX
Contre-châssis pour porte coulissante préparé pour les câbles électriques
MUR COURBE
Contre-châssis pour porte coulissante courbe
NOS GAMMES
GAMME EN AFFLEURANCE AVEC LE MUR
sans kit finition bois
GAMME CLASSIQUE
avec kit finition bois
GAMME DE PORTES
en bois ou en bois et aluminium
COMMENT CALCULER LES DIMENSIONS D'UN CONTRE-CHASSIS POUR PORTE COULISSANTE ?
Lorsque vous choisissez un contre-châssis pour porte coulissante, il est très important de vérifier soigneusement toutes les dimensions liées à son installation correcte avant de passer commande.
Voici quelques termes utiles qui vous aideront à comprendre quelles dimensions vous devriez vérifier :
Ouverture de passage (ouverture de passage, encombrements) : c'est l'espace visible une fois le travail terminé, c’est-à-dire l'ouverture qui sépare ou relie une pièce à l'autre. Utilisant une terminologie technique et simple au même temps, l'ouverture de passage est la dimension entre le montant et l'entrée du contre-châssis (largeur du passage) et la dimension entre le niveau du sol et la traverse supérieure (hauteur du passage).
Dimension totale : il s'agit de l'espace nécessaire pour installer le contre-châssis pour porte coulissante complet. Elle inclut la dimension de la porte et la taille du contre-châssis. Cette dimension n'est pas seulement ce que vous voyez lorsque le travail est terminé, mais aussi ce qui est caché à l'intérieur des murs. La longueur totale peut être calculée en ajoutant une cote technique à la somme de la taille de l'ouverture de passage en longueur et de la taille du contre-châssis. La hauteur totale est l'espace entre le niveau du sol et le sommet de la traverse supérieure.
OUVERTURE DE PASSAGE
DIMENSION TOTALE
Les dimensions standard des contre-châssis ne diffèrent pas de celles des bloc-portes classiques. En termes de dimensions standard, nous entendons des ouvertures de passage allant de 70 cm à 90 cm et une hauteur standard de 210 cm. Peu importe s'il s'agit d'une version simple pour des portes coulissantes intérieures avec montants et chambranles ou d'un modèle élégant sans kit finition bois, chaque modèle de contre-châssis pour porte coulissante peut être personnalisé. Généralement, vous pouvez personnaliser un contre-châssis en termes de dimensions de 60 cm à 150 cm en longueur et de plus de 270 cm en hauteur, ce qui signifie aussi haut que le plafond. Vous voulez savoir quel contre-châssis pour porte coulissante est le bon pour vous ? Essayez notre configurateur. Indiquez les dimensions de votre ouverture de passage ou de votre dimension totale, et vous découvrirez un monde de solutions qu'Ermetika peut vous offrir pour rendre votre maison unique.
